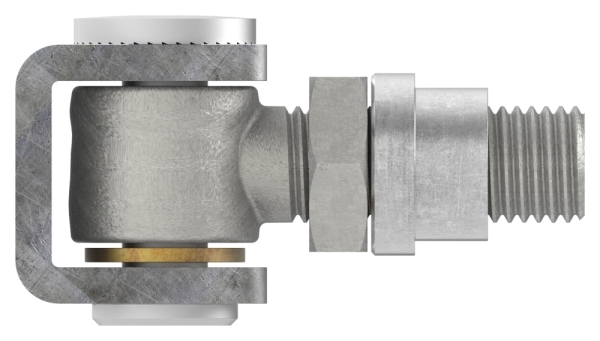

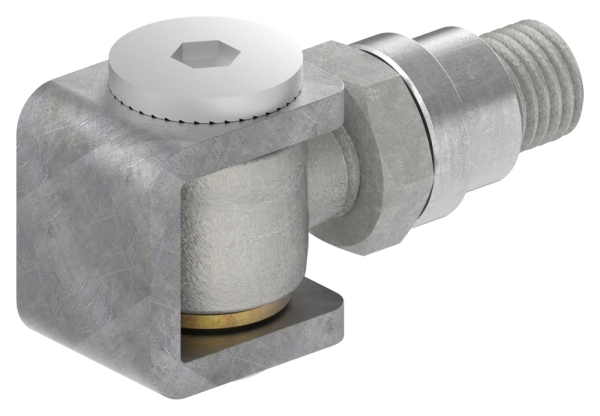

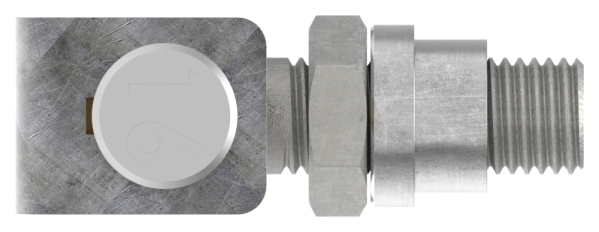

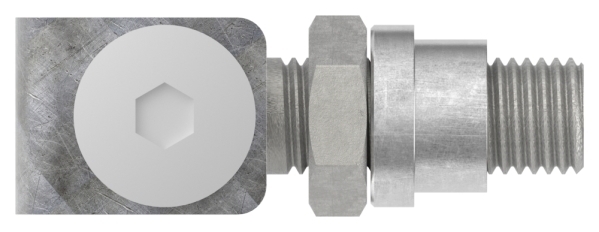

Charnière de portail M16 | réglable | soudable | acier (brut) S235JR
30.3505.8
30.3505.8
1227 En stock
| Gewinde : | M16 |
|---|---|
| Versand Gurtmasspflichtig: | Nein |
| Werkstoff: | Stahl S235JR, roh |
Charnière de portail M16 | réglable | soudable | acier (brut) S235JR
[ Détails techniques ] Acier S235JR, brut

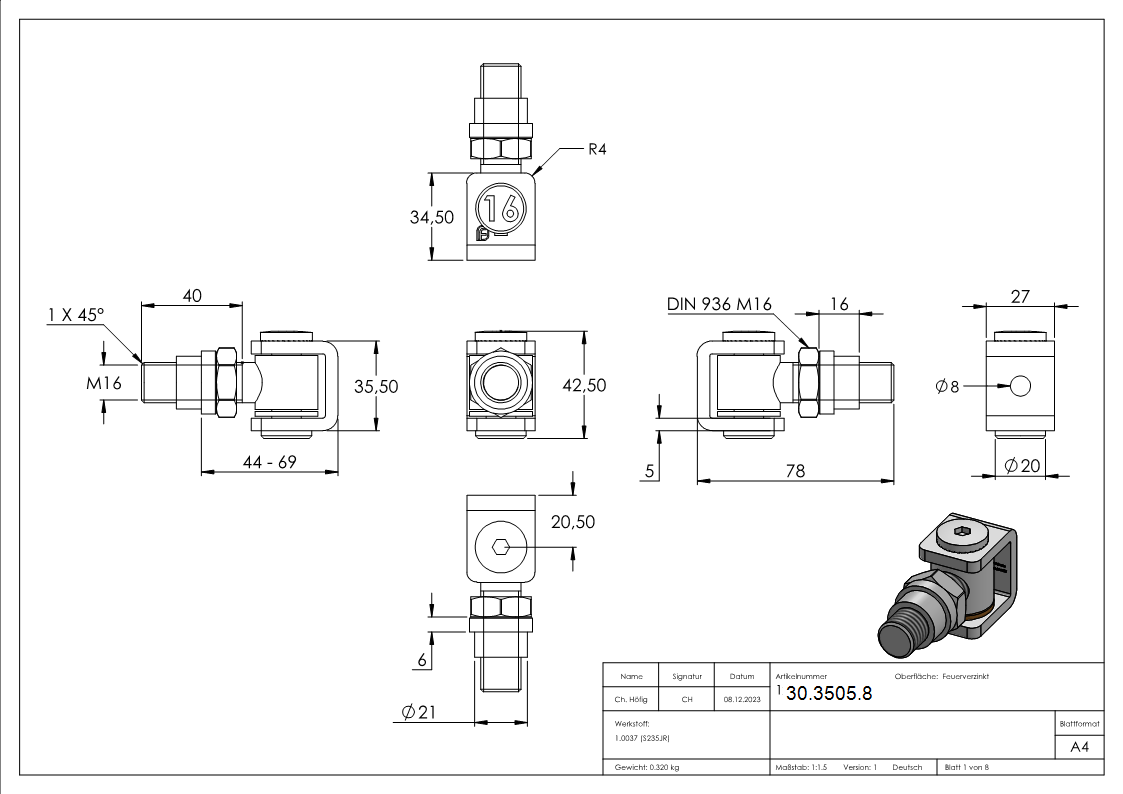

[ Détails spécifiques ] Dimension A : 27 mm ; Dimension B : 35 mm ; Dimension C : 35 mm ; Dimension E : 16 mm ; Dimension F : Ø 21 mm ; Dimension G : 17,5 mm ; Dimension H : 44 mm ; Dimension L : 75 mm ; Dimension M : M16 ; Dimension R : 40 68 mm ; Dimension S : 5 mm ; capacité de charge par paire : 100 kg

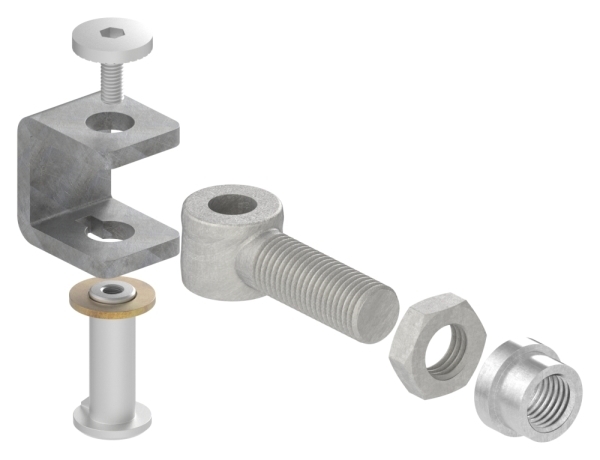

[ autres détails spécifiques ] charnière de portail réglable avec équerre en U / œillets et boulons galvanisés à chaud / avec une rondelle en laiton / arrêt de rotation du boulon et vis de blocage
[ application ] insérer la charnière de portail à la position souhaitée, régler à l'aide de l'équerre en U.
| Poids en kilogrammes | 0.28 |
|---|---|
| Expédition de fret | Nein |
| Expédition extra-longue | Nein |
30.3505.8.pdf
Herunterladen
Herunterladen
30.3505.8_1.DWG
Herunterladen
Herunterladen
30.3505.8.igs
Herunterladen
Herunterladen
30.3505.8.DXF
Herunterladen
Herunterladen
30.3505.8.x_t
Herunterladen
Herunterladen
30.3505.8.DWG
Herunterladen
Herunterladen
30.3505.8.step
Herunterladen
Herunterladen
| Gewinde : | M16 |
|---|---|
| Versand Gurtmasspflichtig: | Nein |
| Werkstoff: | Stahl S235JR, roh |
|
