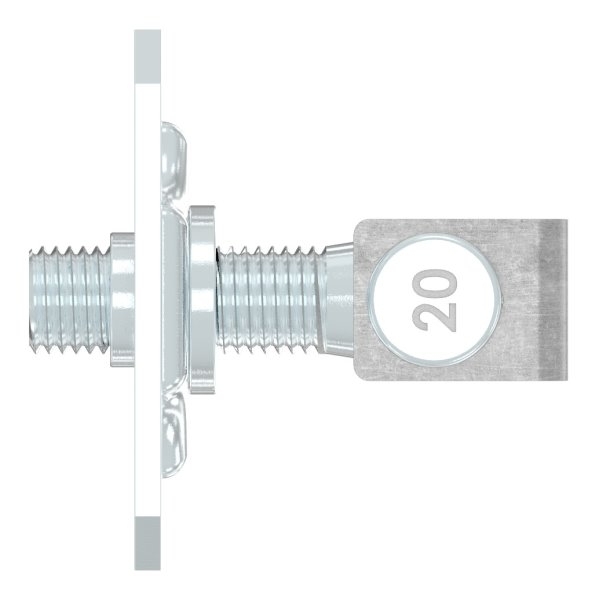

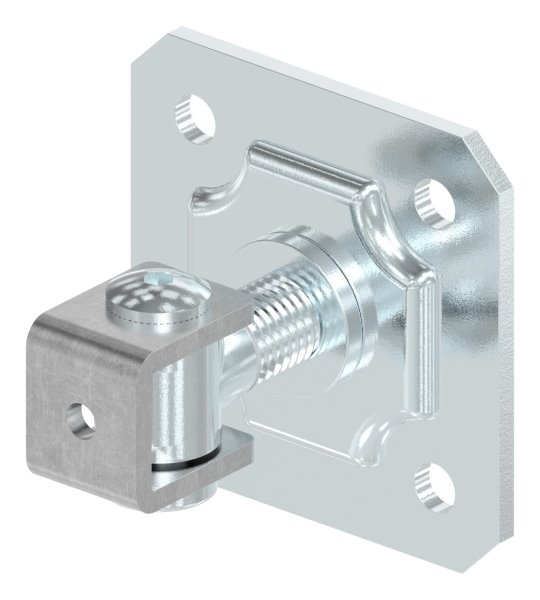

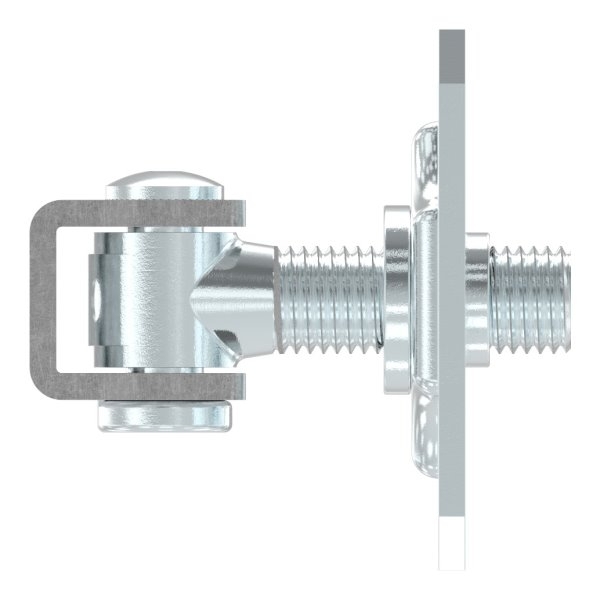

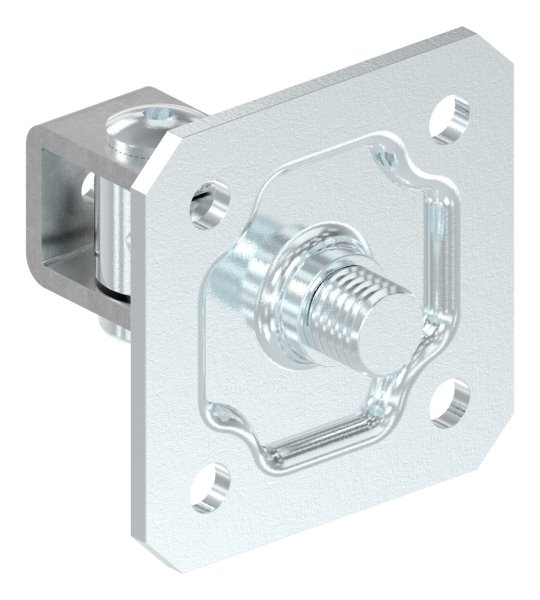

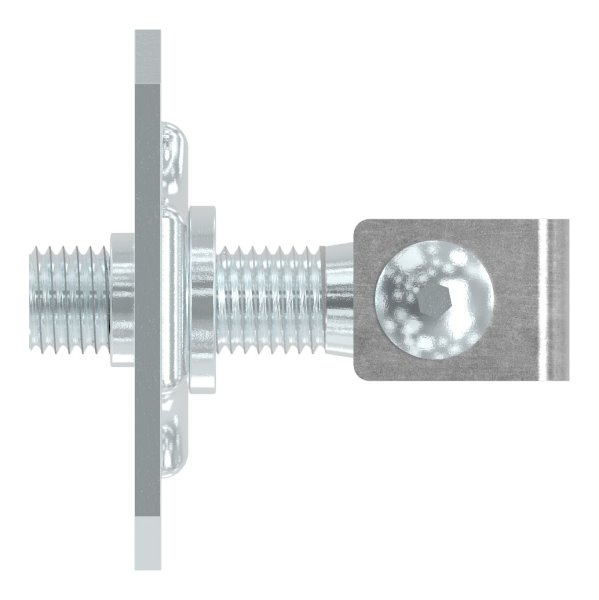

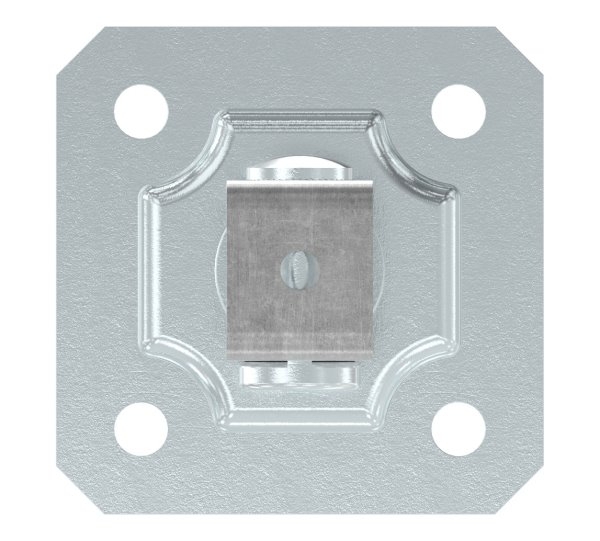

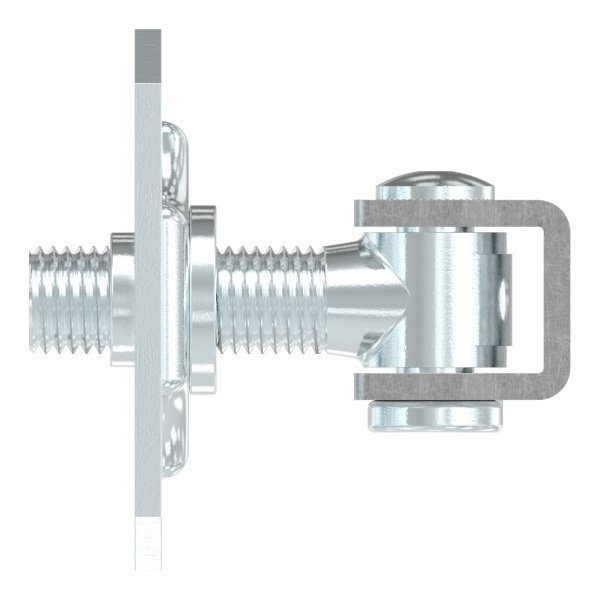

Charnière de portail M20 | réglable | avec plaque de montage | acier (brut) S235JR
30.3535.7
30.3535.7
218 En stock
| Gewinde : | M20 |
|---|---|
| Versand Gurtmasspflichtig: | Nein |
| Werkstoff: | Stahl S235JR, roh |
Charnière de portail M20 | réglable | avec plaque de fixation | acier (brut) S235JR
[ Détails techniques ] acier S235JR, brut

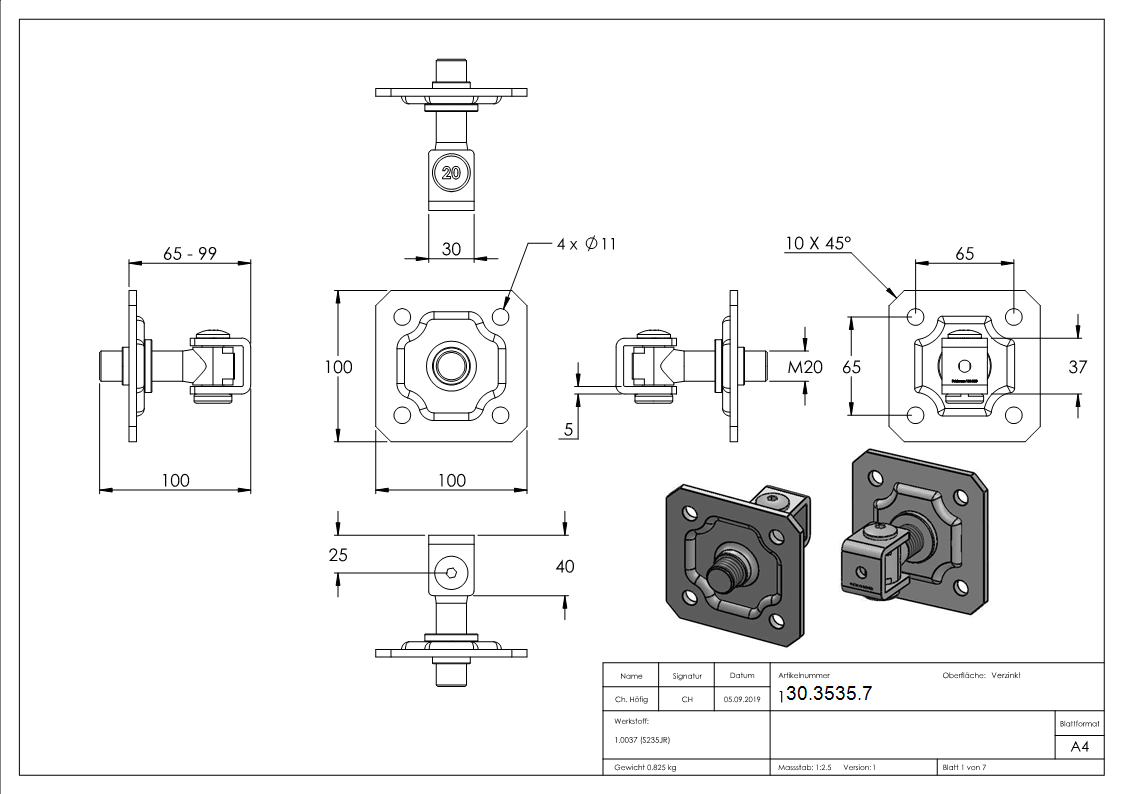

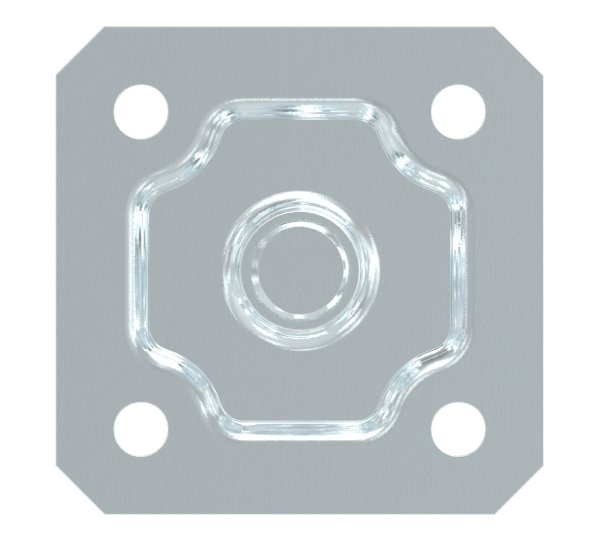

[ Détails spécifiques ] plaque : 100x100x5 mm ; avec 4 trous Ø 11 mm ; dimensions A : 30 mm ; dimensions B : 40 mm ; dimensions C : 37 mm ; dimensions G : 25 mm ; dimensions H : 47 mm ; dimensions L : 85 mm ; dimensions M : M20 ; dimensions R : 60 85 mm ; dimensions S : 5 mm ; capacité de charge par paire : 150 kg
[ autres détails spécifiques ] charnière de portail avec plaque de montage, réglable, galvanisée
[ application ] insérer la charnière de portail à la position requise, calibrer au bas du boulon à œil.
| Poids en kilogrammes | 0.81 |
|---|---|
| Expédition de fret | Nein |
| Expédition extra-longue | Nein |
30.3535.7.pdf
Herunterladen
Herunterladen
30.3535.7.IGS
Herunterladen
Herunterladen
30.3535.7.DXF
Herunterladen
Herunterladen
30.3535.7.DWG
Herunterladen
Herunterladen
30.3535.7.x_t
Herunterladen
Herunterladen
30.3535.7.STEP
Herunterladen
Herunterladen
| Gewinde : | M20 |
|---|---|
| Versand Gurtmasspflichtig: | Nein |
| Werkstoff: | Stahl S235JR, roh |
|
