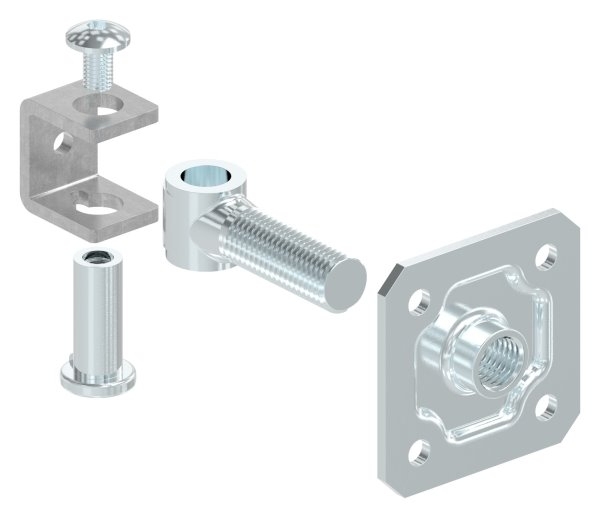

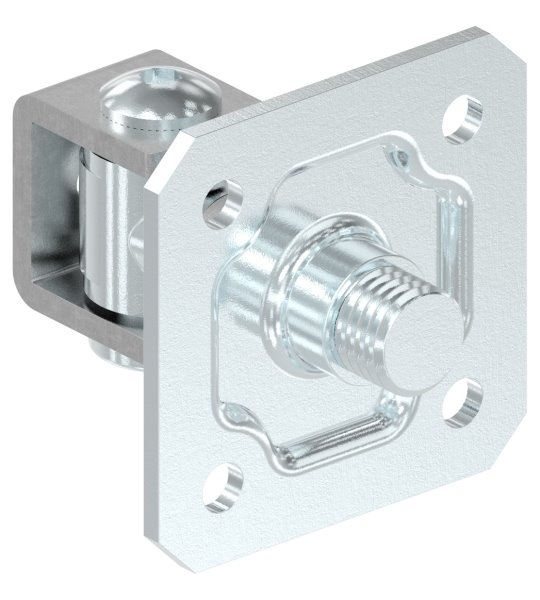

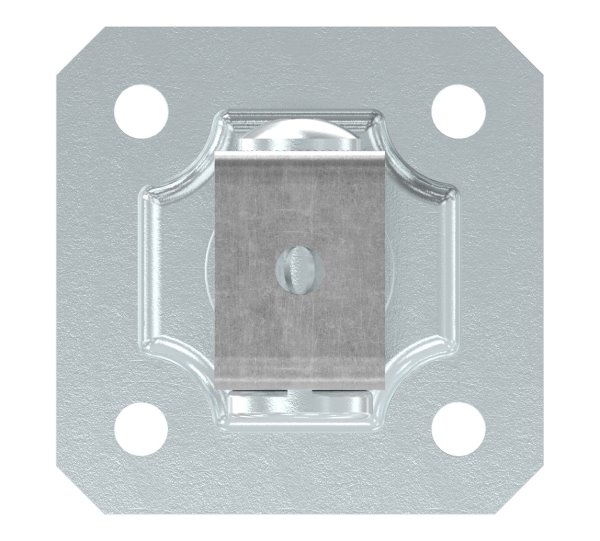

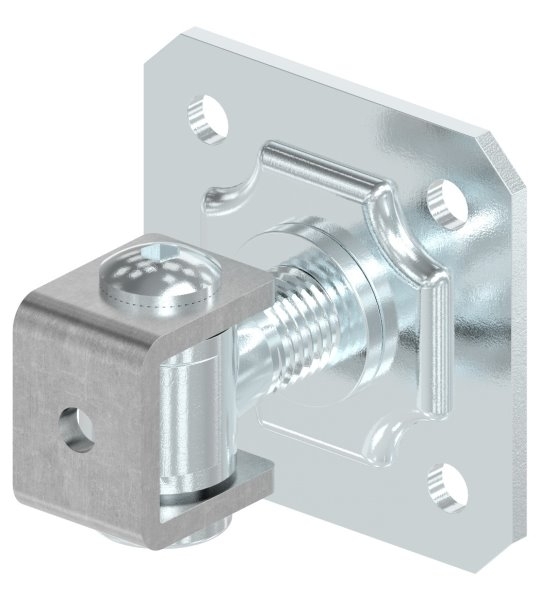

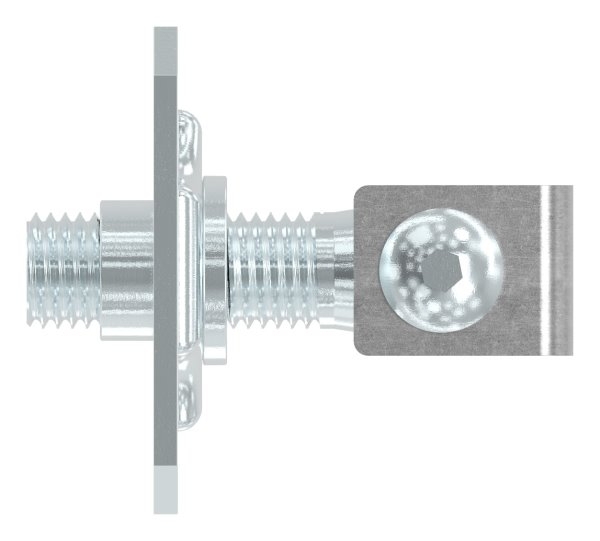

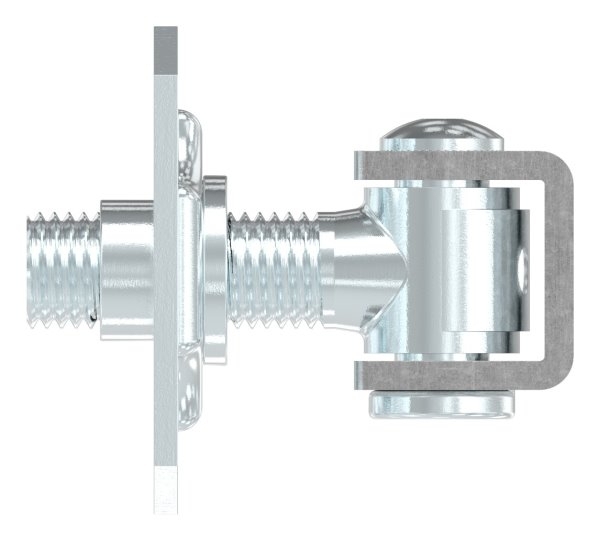

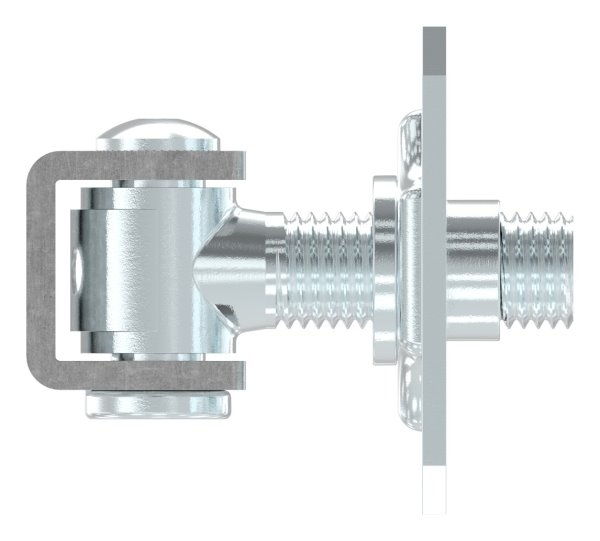

Charnière de portail M24 | réglable | avec plaque de montage | acier (brut) S235JR
30.3536.7
30.3536.7
11 En stock
| Gewinde : | M24 |
|---|---|
| Versand Gurtmasspflichtig: | Nein |
| Werkstoff: | Stahl S235JR, roh |
Charnière de portail M24 | réglable | avec plaque de fixation | acier (brut) S235JR
[ Détails techniques ] acier S235JR, brut

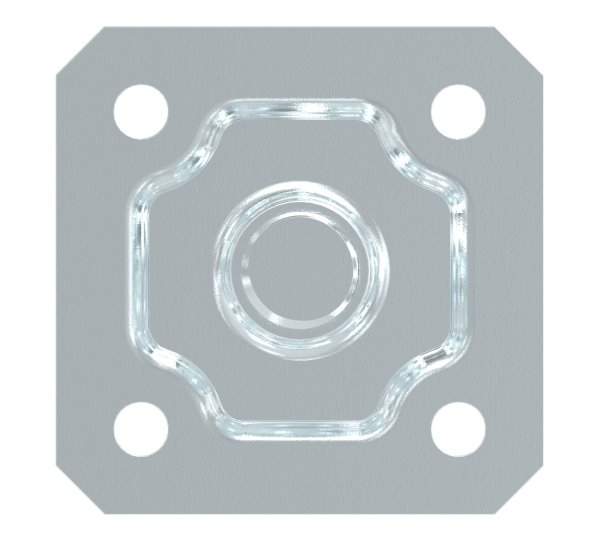

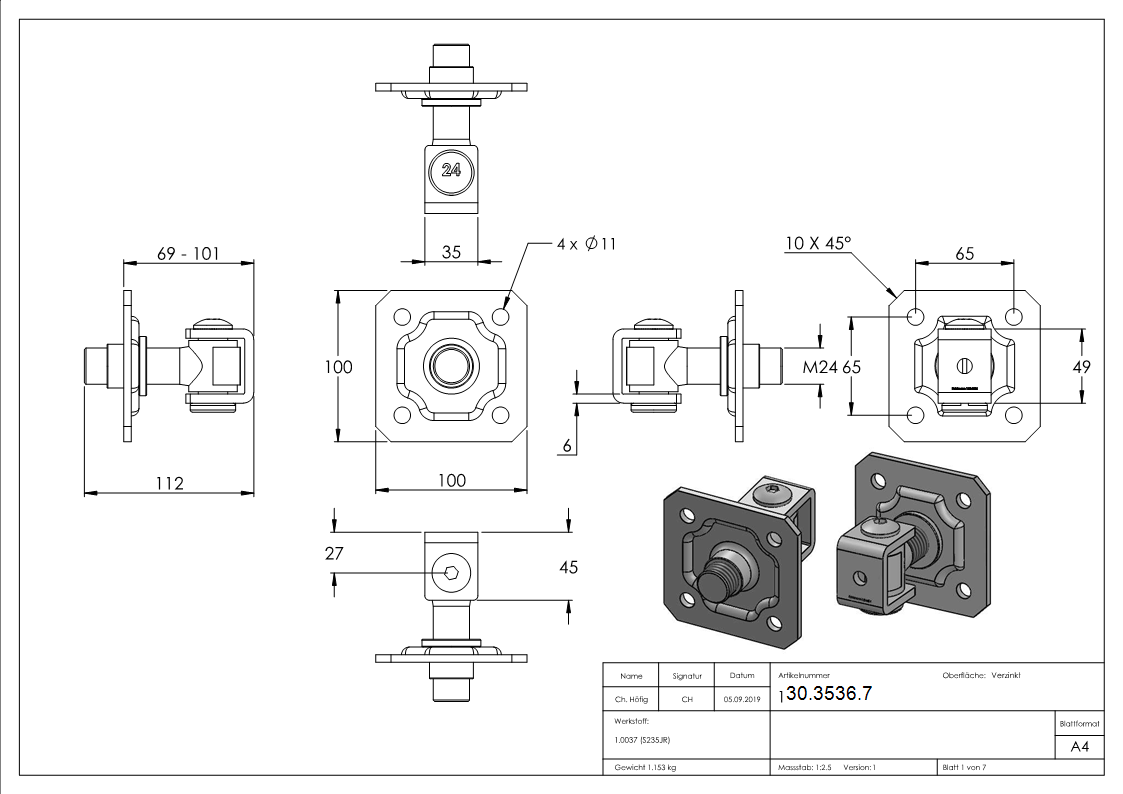

[ Détails spécifiques ] plaque : 100x100x5 mm ; avec 4 trous Ø 11 mm ; dimensions A : 35 mm ; dimensions B : 45 mm ; dimensions C : 49 mm ; dimensions G : 27 mm ; dimensions H : 59 mm ; dimensions L : 100 mm ; dimensions M : M24 ; dimensions R : 70 100 mm ; dimensions S : 8 mm ; capacité de charge par paire : 225 kg
[ autres détails spécifiques ] charnière de portail avec plaque de fixation, réglable, galvanisée
[ application ] insérer la charnière de portail à la position requise, calibrer au bas de l'œilleton.
| Poids en kilogrammes | 1.1 |
|---|---|
| Expédition de fret | Nein |
| Expédition extra-longue | Nein |
30.3536.7.pdf
Herunterladen
Herunterladen
30.3536.7.x_t
Herunterladen
Herunterladen
30.3536.7.STEP
Herunterladen
Herunterladen
30.3536.7.IGS
Herunterladen
Herunterladen
30.3536.7.DWG
Herunterladen
Herunterladen
30.3536.7.DXF
Herunterladen
Herunterladen
| Gewinde : | M24 |
|---|---|
| Versand Gurtmasspflichtig: | Nein |
| Werkstoff: | Stahl S235JR, roh |
|
