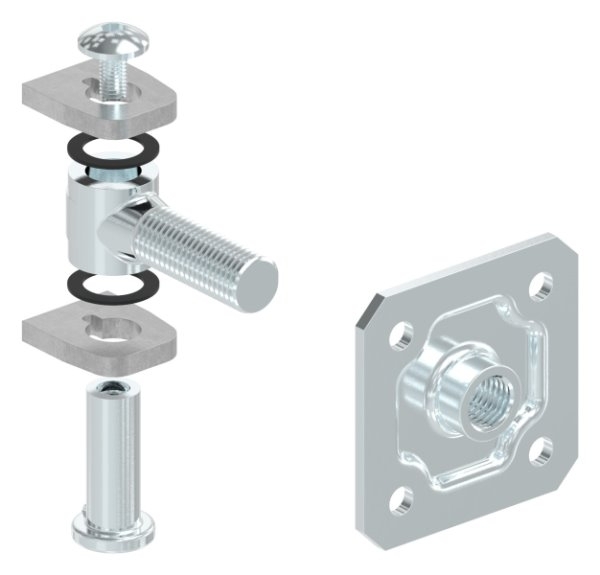

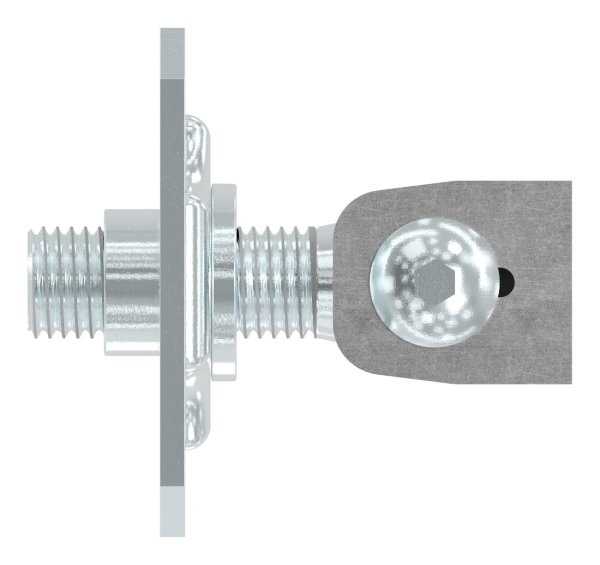

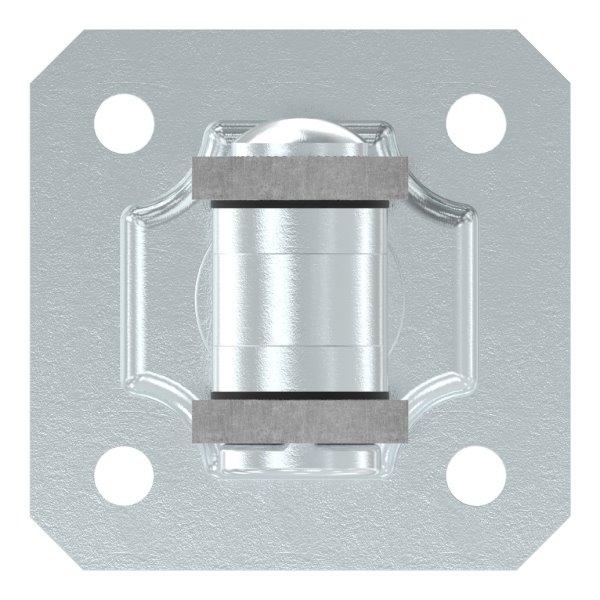

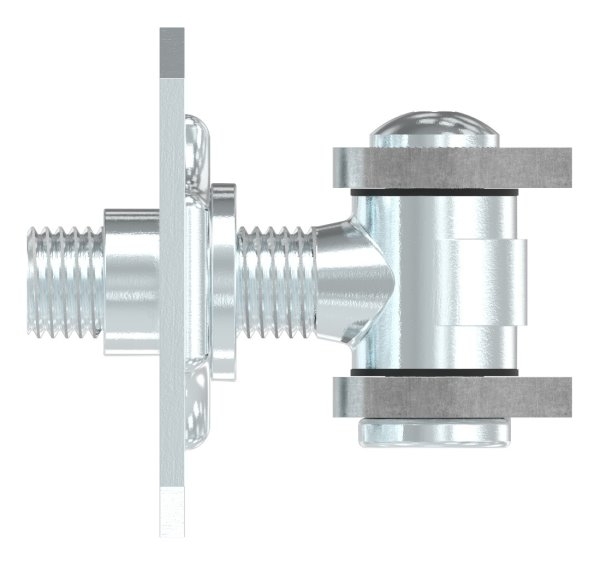

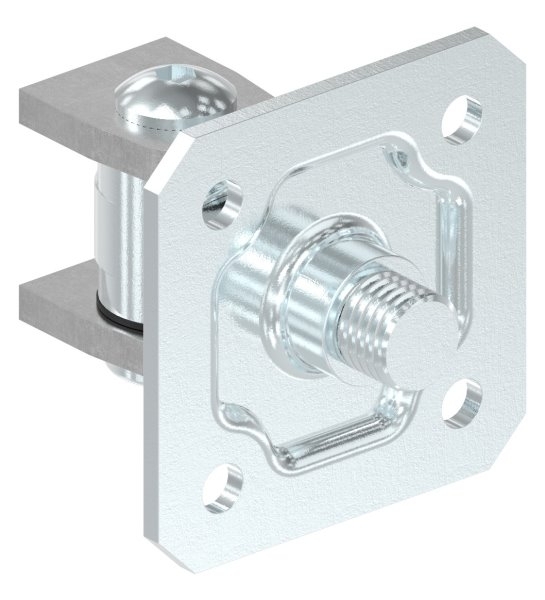

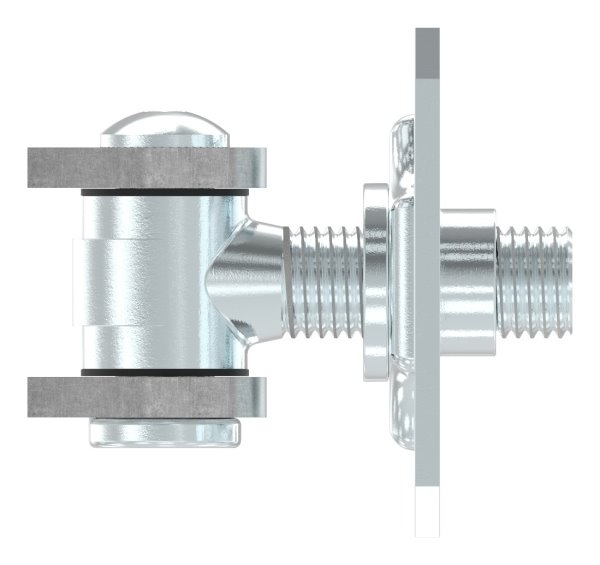

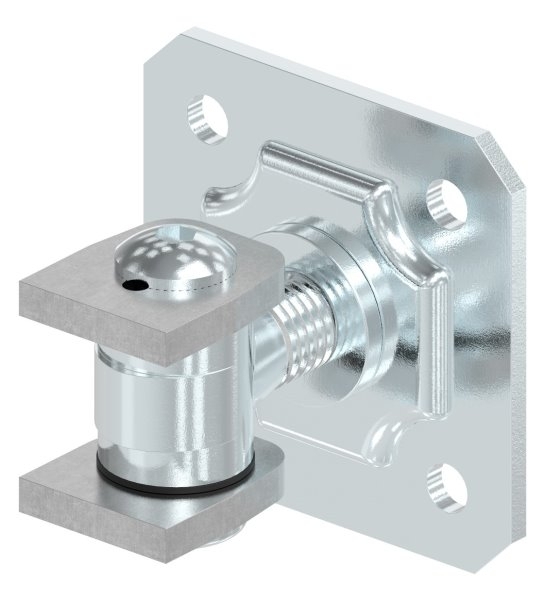

Charnière M22 | réglable | avec plaque de montage | acier (brut) S235JR
30.3538.7
30.3538.7
13 En stock
| Gewinde : | M22 |
|---|---|
| Versand Gurtmasspflichtig: | Nein |
| Werkstoff: | Stahl S235JR, roh |
Charnière de portail M22 | réglable | avec plaque de fixation | acier (brut) S235JR
[ Détails techniques ] acier S235JR, brut

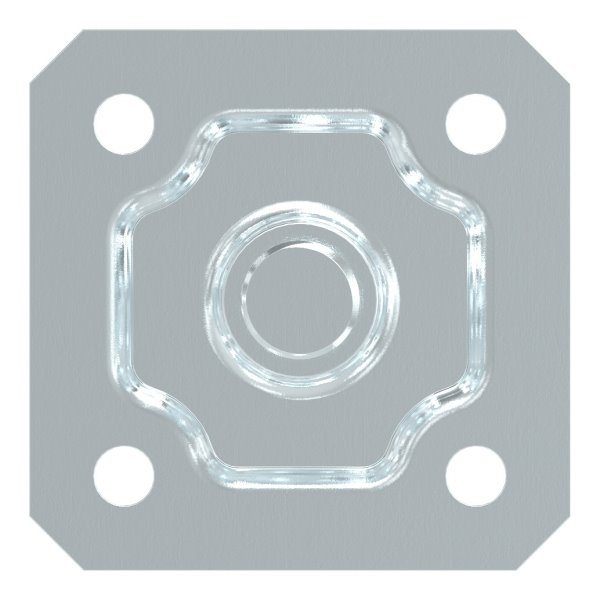

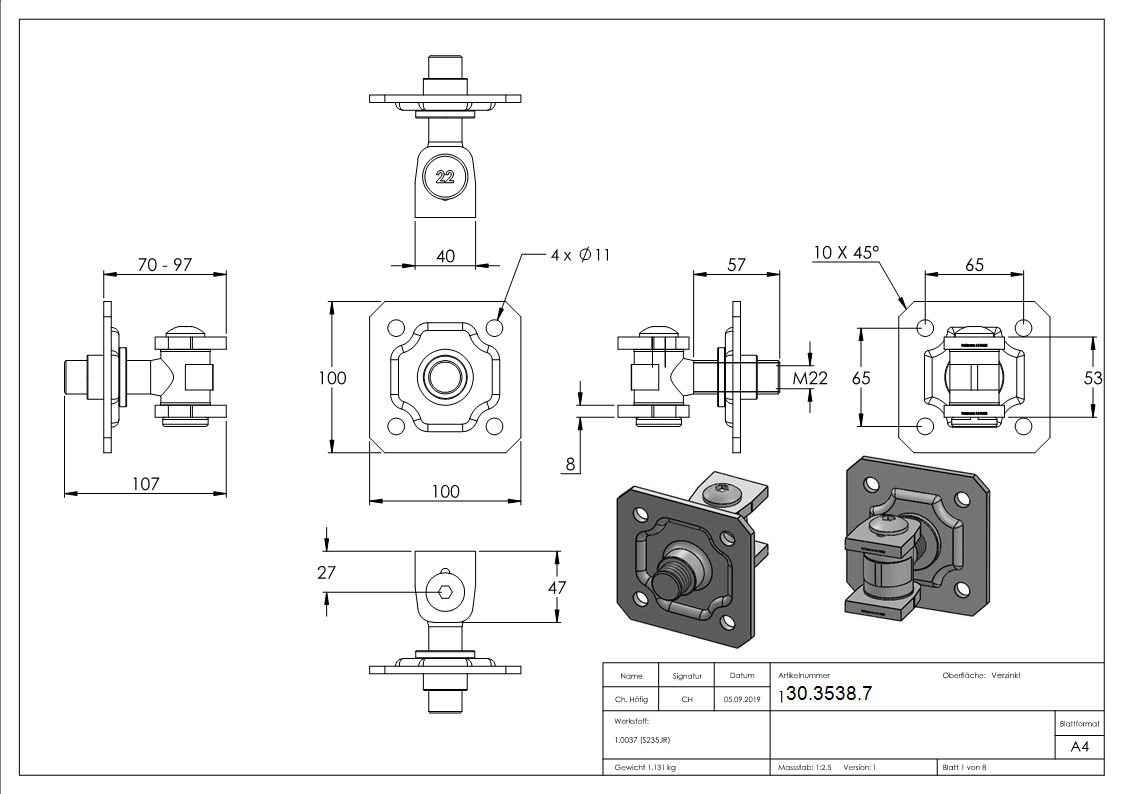

[ Détails spécifiques ] plaque : 100x100x5 mm ; avec 4 trous Ø 11 mm ; dimensions A : 40 mm ; dimensions B : 47 mm ; dimensions C : 53 mm ; dimensions G : 27 mm ; dimensions H : 64 mm ; dimensions L : 95 mm ; dimensions M : M22 ; dimensions R : 70 95 mm ; dimensions S : 8 mm ; capacité de charge par paire : 220 kg
[ autres détails spécifiques ] charnière de portail avec plaque de fixation, réglable, galvanisée
[ application ] insérer la charnière de portail à la position requise, calibrer au bas de l'œilleton.
| Poids en kilogrammes | 1.05 |
|---|---|
| Expédition de fret | Nein |
| Expédition extra-longue | Nein |
30.3538.7.pdf
Herunterladen
Herunterladen
30.3538.7.step
Herunterladen
Herunterladen
30.3538.7.DWG
Herunterladen
Herunterladen
30.3538.7.x_t
Herunterladen
Herunterladen
30.3538.7.DXF
Herunterladen
Herunterladen
30.3538.7.igs
Herunterladen
Herunterladen
| Gewinde : | M22 |
|---|---|
| Versand Gurtmasspflichtig: | Nein |
| Werkstoff: | Stahl S235JR, roh |
|
