Plaque d'ancrage | Dimensions : 170x100x10 mm | Acier (brut) S235JR
30.2892.8
30.2892.8
| Bohrung Ø in mm: | 13x30 mm |
|---|---|
| Forme: | Rechteck |
| Länge: | 170 mm |
| Versand Gurtmasspflichtig: | Nein |
| Breite: | 100 mm |
| Höhe: | 10 mm |
| Anzahl Befestigungsbohrungen: | 2 |
Plaque d'ancrage | Dimensions : 170x100x10 mm | Acier (brut) S235JR
[ Détails techniques ] Acier S235JR, brut
[ Détails spécifiques ] Plaque d'ancrage, rectangulaire

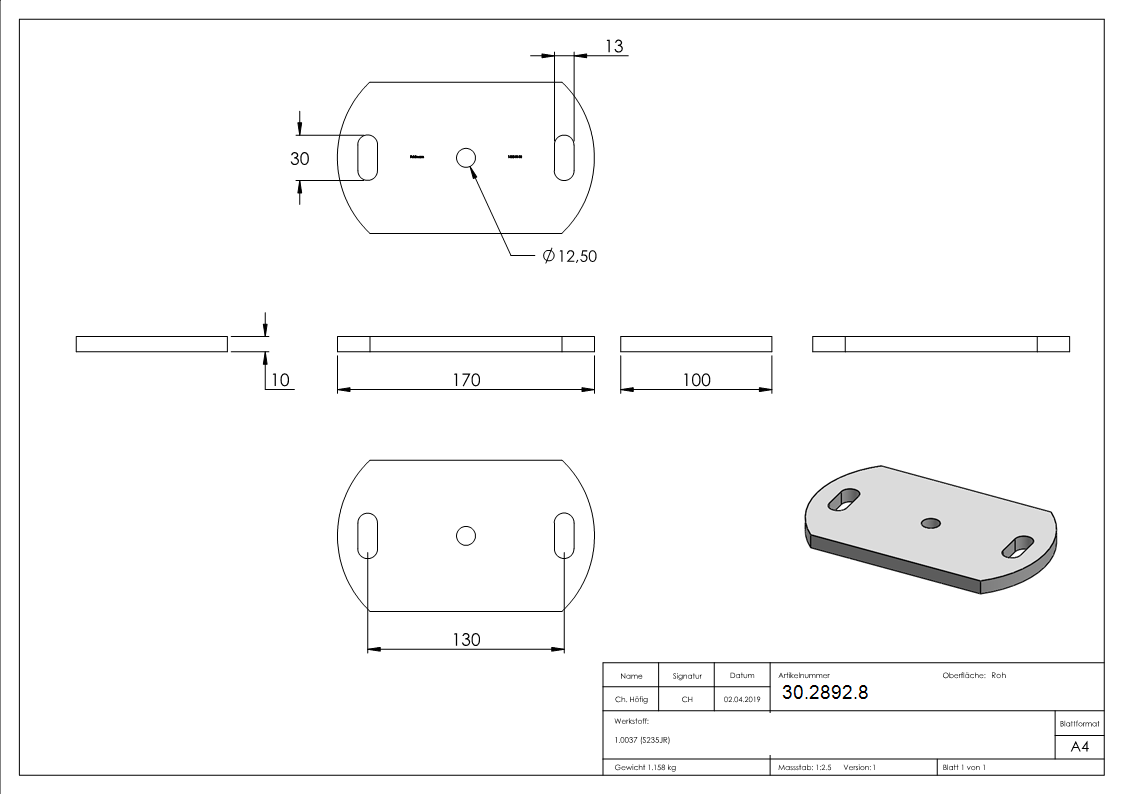

[ Autres détails spécifiques ] Épaisseur du matériau : 10 mm ; Espacement des trous : 130 mm ; deux trous á Ø 13x30 mm ; un trou central Ø 12,5 mm
[ Application ] Fixer la plaque d'ancrage à l'endroit désiré et fixer (souder).
| Poids en kilogrammes | 1.16 |
|---|---|
| Expédition de fret | Nein |
| Expédition extra-longue | Nein |
30.2892.8.pdf
Herunterladen
Herunterladen
30.2892.8.igs
Herunterladen
Herunterladen
30.2892.8.STEP
Herunterladen
Herunterladen
30.2892.8.DWG
Herunterladen
Herunterladen
30.2892.8_1.DWG
Herunterladen
Herunterladen
30.2892.8.x_t
Herunterladen
Herunterladen
30.2892.8.DXF
Herunterladen
Herunterladen
| Bohrung Ø in mm: | 13x30 mm |
|---|---|
| Forme: | Rechteck |
| Länge: | 170 mm |
| Versand Gurtmasspflichtig: | Nein |
| Breite: | 100 mm |
| Höhe: | 10 mm |
| Anzahl Befestigungsbohrungen: | 2 |
|
